وافل یا دال وافل یک نوع سیستم قالب‌بندی است که در ساخت سازه‌های بتنی با دهانه‌های بزرگ و بدون نیاز به ستون‌های متعدد استفاده می‌شود. این سیستم شامل قالب‌های توخالی است که در داخل دال‌های بتنی قرار می‌گیرند و با ایجاد حفره‌ها یا شبکه‌هایی در دال، ضمن کاهش وزن سازه و مصرف بتن، استحکام و مقاومت سازه را نیز افزایش می‌دهند. وافل‌ها به دلیل طراحی خاص و مزایای سازه‌ای، در پروژه‌های مختلفی از ساختمان‌های مسکونی و تجاری گرفته تا پل‌ها و پارکینگ‌های طبقاتی کاربرد گسترده‌ای دارند. شرکت اینوفرم، به عنوان یکی از تولیدکنندگان پیشرو در صنعت قالب‌سازی، انواع قالب‌های وافل در ابعاد و شکل‌های مختلف را برای سازه‌های مختلف عرضه می‌کند.
ساختار و عملکرد وافل
وافل‌ها به شکل قالب‌های مکعبی یا مستطیلی توخالی طراحی شده‌اند و در قسمت زیرین دال بتنی قرار می‌گیرند. پس از نصب قالب‌ها و انجام فرآیند بتن‌ریزی، دال‌های بتنی با ضخامت کمتری ساخته می‌شوند که در عین کاهش وزن، استحکام بالاتری دارند. ساختار توخالی دال‌های وافل موجب می‌شود که وزن بتن مصرفی کاهش یابد، در نتیجه نه تنها هزینه‌ها کاهش پیدا می‌کند، بلکه بار وارده بر روی سازه نیز کاهش می‌یابد.
وافل‌ها با ایجاد شبکه‌های متقاطع در دال بتنی، به توزیع یکنواخت بار کمک می‌کنند و به مقاومت خمشی و کششی سازه می‌افزایند. از آنجا که وزن سازه کاهش می‌یابد، امکان ساخت دهانه‌های بزرگ بدون نیاز به تعداد زیاد ستون‌ها فراهم می‌شود. قالب‌های وافل از جنس پلیمرهای مقاوم ساخته می‌شوند و می‌توانند چندین بار مورد استفاده قرار گیرند، که از نظر اقتصادی نیز مقرون به صرفه هستند.
انواع وافل
سیستم وافل شامل انواع مختلفی از قالب‌هاست که بسته به نوع پروژه و نیازهای سازه‌ای، انتخاب می‌شوند. در ادامه به معرفی سه نوع اصلی وافل یعنی وافل یکطرفه، وافل دوطرفه و وافل اسکای دام می‌پردازیم:

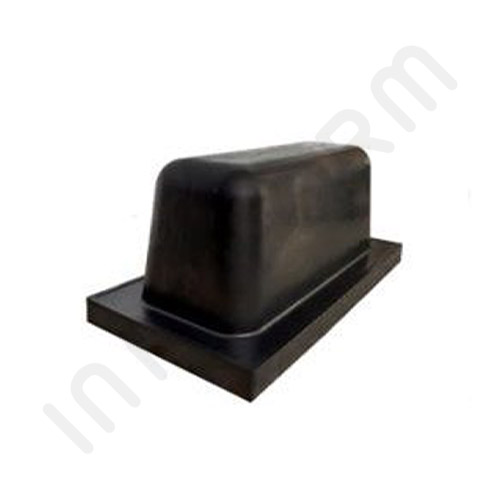

1. وافل یکطرفه (One-Way Waffle Slab)
وافل یکطرفه به گونه‌ای طراحی شده که توزیع بار و حفره‌ها به صورت خطی و در یک جهت است. این نوع وافل‌ها برای دهانه‌هایی که نیاز به توزیع بار در یک جهت دارند، بسیار مناسب هستند و معمولا در ساختمان‌های کم‌ارتفاع و با دهانه‌های متوسط استفاده می‌شوند. از آنجا که بارگذاری در این نوع وافل به صورت یکطرفه است، وزن سازه بر روی تعداد کمتری از تیرها توزیع می‌شود.
ویژگی اصلی وافل یکطرفه، سهولت نصب و اجرا و هزینه کمتر آن است، چرا که به دلیل طراحی ساده‌تر، قالب‌های کمتری نیز نیاز دارد. این نوع قالب‌ها می‌توانند به طور موثر در دهانه‌های تا 8 متر مورد استفاده قرار گیرند و عموماً در ساختمان‌های مسکونی و پارکینگ‌های طبقاتی کوچک کاربرد دارند.
2. وافل دوطرفه (Two-Way Waffle Slab)
وافل دوطرفه بر خلاف نوع یکطرفه، به صورت شبکه‌ای در دو جهت توزیع می‌شود و حفره‌های آن به صورت متقاطع در دال قرار می‌گیرند. این طراحی سبب می‌شود که بارها به طور یکنواخت‌تری در تمام جهات توزیع شده و سازه مقاومت بالاتری در برابر بارهای وارد بر دال داشته باشد. وافل‌های دوطرفه بیشتر در پروژه‌های بزرگ و سازه‌های بلند که دهانه‌های بزرگ‌تری دارند استفاده می‌شوند.
یکی از ویژگی‌های اصلی وافل دوطرفه این است که می‌تواند دهانه‌های بزرگ تا 15 متر را بدون نیاز به ستون‌های اضافی پشتیبانی کند. این نوع وافل، به دلیل توانایی توزیع بار در دو جهت، به افزایش استحکام و پایداری سازه کمک می‌کند و گزینه‌ای مناسب برای ساختمان‌های تجاری و برج‌هاست. این قالب‌ها در سقف‌های با دهانه‌های گسترده، به دلیل توزیع بهتر نیرو و پایداری بیشتر، عملکرد بهتری دارند.
3. وافل اسکای دام (SkyDome Waffle Slab)
وافل اسکای دام یا اسکای‌فرم یک نوع پیشرفته از وافل‌های دوطرفه است که از طراحی خاصی برای ایجاد دهانه‌های بسیار بزرگ و بدون ستون استفاده می‌کند. این نوع قالب‌ها به شکل نیم‌کره یا گنبدی طراحی شده‌اند و امکان ساخت سازه‌های بدون ستون داخلی را با دهانه‌های بزرگ فراهم می‌کنند. این ویژگی سبب شده که وافل اسکای دام در پروژه‌های تجاری، نمایشگاهی و صنعتی که نیاز به فضای بزرگ و باز دارند، بسیار محبوب باشد.
وافل‌های اسکای دام، به دلیل طراحی منحصر به فرد خود، قابلیت تحمل بارهای سنگین و توزیع آن‌ها به صورت یکنواخت را دارند. همچنین این نوع قالب‌ها به دلیل امکان استفاده مجدد و استحکام بالا، از نظر اقتصادی و زیست‌محیطی بسیار مقرون به صرفه هستند. وافل اسکای دام برای سقف‌هایی که نیاز به پایداری و مقاومت بالا و در عین حال زیبایی خاص دارند، انتخاب ایده‌آلی است.
مزایای استفاده از وافل در ساخت و ساز
استفاده از وافل در پروژه‌های ساختمانی دارای مزایای متعددی است که در ادامه به برخی از این مزایا اشاره می‌کنیم:
- کاهش وزن سازه: استفاده از وافل به دلیل طراحی توخالی، سبب کاهش وزن کلی سازه می‌شود و این امر موجب کاهش هزینه‌های زیرساختی و استحکام بهتر ساختمان در برابر نیروهای طبیعی نظیر زلزله می‌گردد.
- کاهش مصرف بتن و فولاد: طراحی وافل باعث می‌شود که حجم بتن و فولاد مصرفی در دال‌های بتنی به حداقل برسد، که این موضوع موجب کاهش هزینه‌ها و منابع مصرفی می‌شود.
- عایق‌بندی حرارتی و صوتی بهتر: فضای خالی ایجاد شده در قالب‌های وافل، به عنوان عایق حرارتی و صوتی عمل می‌کند و از انتقال صدا و حرارت به طبقات بالاتر و پایین‌تر جلوگیری می‌کند.
- دوستدار محیط زیست: وافل‌ها از جنس پلیمرهای بازیافتی ساخته شده‌اند و قابلیت استفاده مجدد دارند، که این موضوع باعث کاهش ضایعات ساختمانی و محافظت از منابع طبیعی می‌شود.
- سهولت و سرعت اجرا: قالب‌های وافل به راحتی نصب و اجرا می‌شوند و زمان اجرای پروژه‌های ساختمانی را کاهش می‌دهند.
مراحل اجرای دال وافل
اجرای دال وافل مراحل مختلفی دارد که به شرح زیر است:
- آماده‌سازی بستر: سطح کار آماده شده و قالب‌بندی اولیه انجام می‌شود.
- نصب قالب‌های وافل: قالب‌های وافل به صورت منظم و شبکه‌ای در محل قرار می‌گیرند.
- آرماتوربندی: آرماتورهای تقویتی در بالای قالب‌های وافل نصب می‌شوند.
- بتن‌ریزی: بتن در دو لایه روی قالب‌های وافل ریخته می‌شود و پس از خشک شدن، سازه نهایی شکل می‌گیرد.
معرفی شرکت اینوفرم به عنوان تولیدکننده قالب‌های وافل
شرکت اینوفرم به عنوان یکی از تولیدکنندگان معتبر قالب‌های وافل در ابعاد و اشکال مختلف در بازار فعالیت دارد. اینوفرم با استفاده از تکنولوژی‌های روز دنیا، قالب‌های وافل با کیفیت بالا و طراحی‌های متنوع را برای انواع پروژه‌های ساختمانی ارائه می‌دهد.
اینوفرم با ارائه قالب‌های وافل یکطرفه، دوطرفه و اسکای دام، نیازهای مختلف پیمانکاران و معماران را برآورده می‌کند و با خدمات مشاوره و پشتیبانی فنی، در انتخاب بهترین گزینه‌ها برای پروژه‌ها به مشتریان خود کمک می‌کند.
